Регламент заземления телекоммуникационных и серверных шкафов

Заземление в телекоммуникационных шкафах регламентируется рядом норм и стандартов, как российских, так и международных. Правильное заземление — это не только защита от поражения электрическим током, но и мера по предотвращению помех и повреждений оборудования.

1. Назначение

Заземление телекоммуникационных шкафов обеспечивает:

• Защиту персонала от поражения электрическим током;
• Защиту оборудования от перенапряжений, статики и электромагнитных помех;
• Повышение электромагнитной совместимости и снижение помех при передаче данных.

2. Объекты заземления

Подлежат обязательному заземлению:

• Металлический корпус шкафа;
• DIN-рейки, направляющие и монтажные панели;
• Металлические кабельные лотки;
• Активное оборудование с заземляющим контактом;
• Шины уравнивания потенциалов;
• Кроссы и патч-панели с экранированными портами (FTP/STP).

3. Технические требования к заземлению

• Цвет провода заземления: жёлто-зелёный;
• Материал проводника: медь;
• Минимальное сечение проводника: 6 мм²;
• Сопротивление заземления: не более 4 Ом;
• Соединения выполняются через лужёные клеммы и болтовые соединения без пайки;
• Подключение к главной заземляющей шине (ГЗШ), распределительному щиту или местной шине уравнивания потенциалов (ШУП);

4. Порядок выполнения

1. Установить заземляющий провод от корпуса шкафа до точки подключения (ГЗШ/ШУП).
2. Все металлические компоненты соединить гибкими перемычками с корпусом.
3. Проверить надёжность контактов и маркировку (по ГОСТ Р 50462).

5. Проверка и ввод в эксплуатацию

Перед вводом шкафа в эксплуатацию:

• Измерить сопротивление заземления (≤ 4 Ом);
• Проверить гальваническую связь всех металлических компонентов шкафа с системой заземления;
• Провести визуальный осмотр, убедиться в отсутствии оксидов, люфта и повреждений;
• Оформить протокол проверки и акт ввода в эксплуатацию с указанием всех точек подключения.

6. Регламент обслуживания

• Периодическая проверка заземления: не реже одного раза в год;
• Проверка на целостность цепей, маркировку и надёжность соединений;
• Фиксация результатов в журнале технического обслуживания.

7. Нормативная база

Российские стандарты:

• ПУЭ

глава 1.7 — устанавливает требования к заземлению и мерам электробезопасности.

глава 7.1 — устанавливает требования к проектированию и монтажу электроустановок в жилых, общественных, административных и бытовых зданиях с обеспечением электробезопасности.

• СП 6.13130.2013; устанавливает требования к системам противопожарной защиты, включая автоматическую пожарную сигнализацию и оповещение о пожаре в зданиях и сооружениях.
• ГОСТ 30331.3-2013 / МЭК 60364-4-41.

Устанавливает общие требования к защите от поражения электрическим током в электроустановках низкого напряжения, включая основные принципы обеспечения электробезопасности, допустимые способы защиты (автоматическое отключение питания, двойная изоляция, уравнивание потенциалов и др.) и требования к применению защитных устройств в различных условиях эксплуатации.

Международные:

• ISO/IEC 30129; Устанавливает требования и рекомендации для аудита систем управления информационной безопасностью с целью оценки их эффективности и соответствия установленным стандартам.
• IEC 60364-5-54; Устанавливает требования к выбору, монтажу и эксплуатации проводников и кабелей в электроустановках с целью обеспечения их надежной работы и электробезопасности.
• ANSI/TIA-607-C. Устанавливает требования к системам заземления и уравнивания потенциалов в телекоммуникационных системах с целью обеспечения электробезопасности и надежности передачи данных.

8. Запрещённые действия

• Использование PEN-проводника как заземления;
• Подключение заземления к инженерным трубам;
• Применение несертифицированных или окисленных соединений.

9. Дополнительные рекомендации

· Не полагайтесь на соединение шкафов через корпус.
Контакт между корпусами шкафов ненадёжен и не может считаться полноценным заземлением. Для каждого шкафа необходимо предусмотреть отдельную заземляющую линию.

· Используйте индивидуальный заземляющий провод для каждого шкафа.
Надёжное заземление достигается только при подключении каждого шкафа к общей системе заземления через свой собственный провод, выполненный по нормативам.

· В серверных помещениях — разделяйте контуры заземления:

• Контур заземления для источников бесперебойного питания (ИБП)
• Контур заземления для телекоммуникационного оборудования
  Это необходимо для предотвращения возникновения замкнутых токовых петель, которые могут привести к повреждению оборудования или нарушению его работы.

Примечание: Все действия должны выполняться в соответствии с проектной документацией и с привлечением сертифицированной электролаборатории.

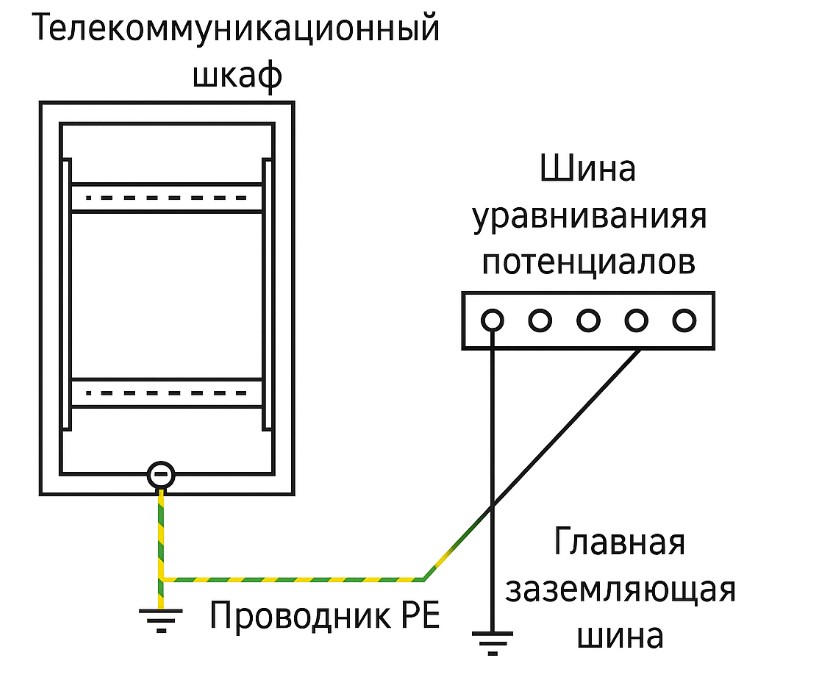

Рис.1. Схема заземления телекоммуникационного шкафа

10. Порядок проверки заземления при вводе в питание

Перед вводом шкафа в эксплуатацию необходимо провести следующие процедуры:

1. Проверка сопротивления заземляющего устройства:

• Проводится с помощью омметра или мегаомметра.
• Сопротивление ≤ 4 Ом (при наличии проектных требований — согласно расчетной величине).

2. Проверка целостности цепи «заземление – корпус шкафа»:

• Управляется прибором типа «контроль цепи PE».
• Все элементы шкафа должны иметь гальваническую связь с контуром заземления.

3. Визуальный осмотр и проверка маркировки:

• Все заземляющие проводники должны быть четко обозначены.
• Маркировка — по ГОСТ Р 50462 (цветовая и буквенно-цифровая).
• Соединения не допускают наличия оксидного слоя, люфта и механических повреждений.

4. Документирование:

• Результаты испытаний фиксируются в протоколе электролаборатории.
• Должен быть оформлен акт ввода в питание, с указанием всех точек подключения к заземлению.

Для вашего удобства мы готовим опросный лист для проверки заземления телекоммуникационного шкафа — скачайте его и используйте в работе для проверки надежности и безопасности оборудования.

Регламент носит исключительно информационный характер и не является руководством к действию. Все работы по проектированию, монтажу и испытаниям должны выполняться квалифицированными специалистами в соответствии с проектной документацией и требованиями нормативных документов.
